برد های الکترونیکی دستگاه تست عیوب سطحی فولاد
راهکاری ایرانی برای دستگاهی آلمانی
دستگاه تست عیوب سطحی فولاد ، از جمله تجهیزات بسیار دقیق و صنعتی در حوزه کنترل غیرمخرب (NDT) است که با استفاده از روش جریان گردابی (Eddy Current Testing)، ترک‌ها، حفره‌ها و ناپیوستگی‌های سطحی و زیرسطحی در میلگرد، مفتول، لوله و مقاطع فولادی را با دقت بالا شناسایی می‌کند.
یکی از بخش های تشکیل دهنده این دستگاه، برد های الکترونیکی خاص و پیچیده آن است که برای اندازه گیری جدا سازی و محاسبات مختلف استفاده می شود. به واسطه استفاده بیش از اندازه این برد ها مستهلک شده بودند. این بردها اغلب شامل موارد زیر هستند:
⚙️ ساختار بردهای الکترونیکی دستگاه اصلی:
- برد تولید سیگنال و تحریک کویل تست
- وظیفه تولید سیگنال جریان گردابی با فرکانس بالا
- حساس به پارازیت و نویز، طراحی آن باید دقیق و با قطعات مرغوب باشد
- برد تقویت و فیلتر سیگنال دریافتی
- شامل تقویت‌کننده‌های عملیاتی دقیق، فیلترهای آنالوگ و مدارهای حذف نویز
- تحلیل تغییرات میدان مغناطیسی برای تشخیص عیب
- برد پردازش مرکزی و تریگر
- مسئول پردازش اولیه سیگنال‌ها و ایجاد خروجی‌های تریگر و آلارم
- دارای مدارهای منطقی، تایمر، مقایسه‌گر و بعضاً پردازنده ساده
- برد تغذیه با ولتاژهای متنوع
- تأمین ولتاژهای ±15V، 5V و گاهی ولتاژهای متغیر برای تحریک کویل‌ها
- طراحی مقاوم در برابر نوسانات برق صنعتی
- رابط‌های اپراتوری (I/O یا مانیتورینگ)
- نمایش خطاها، تنظیم پارامترها یا اتصال به سیستم‌های PLC
🔧 بومی‌سازی کامل – جایگزین‌سازی با طراحی اختصاصی

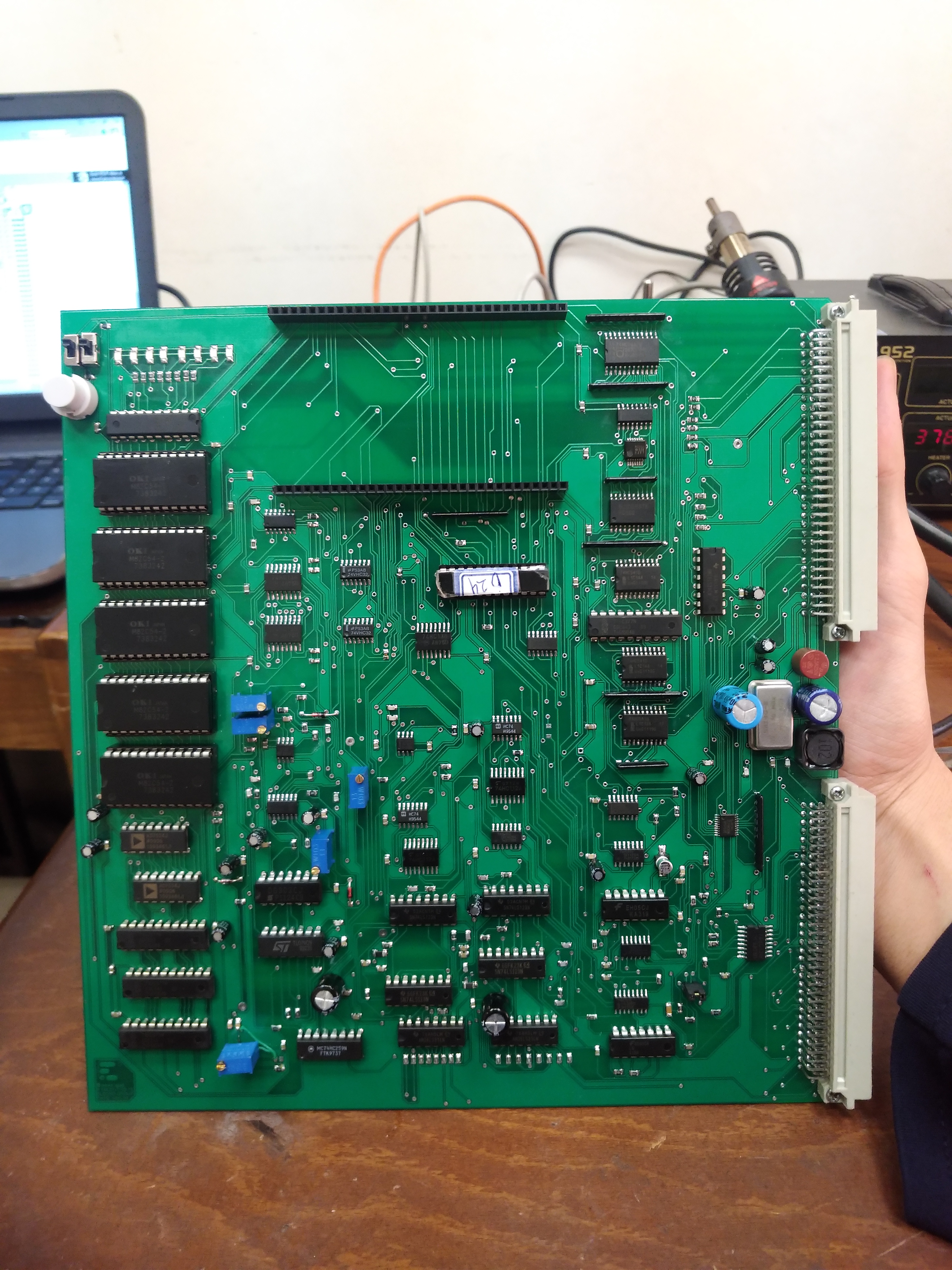

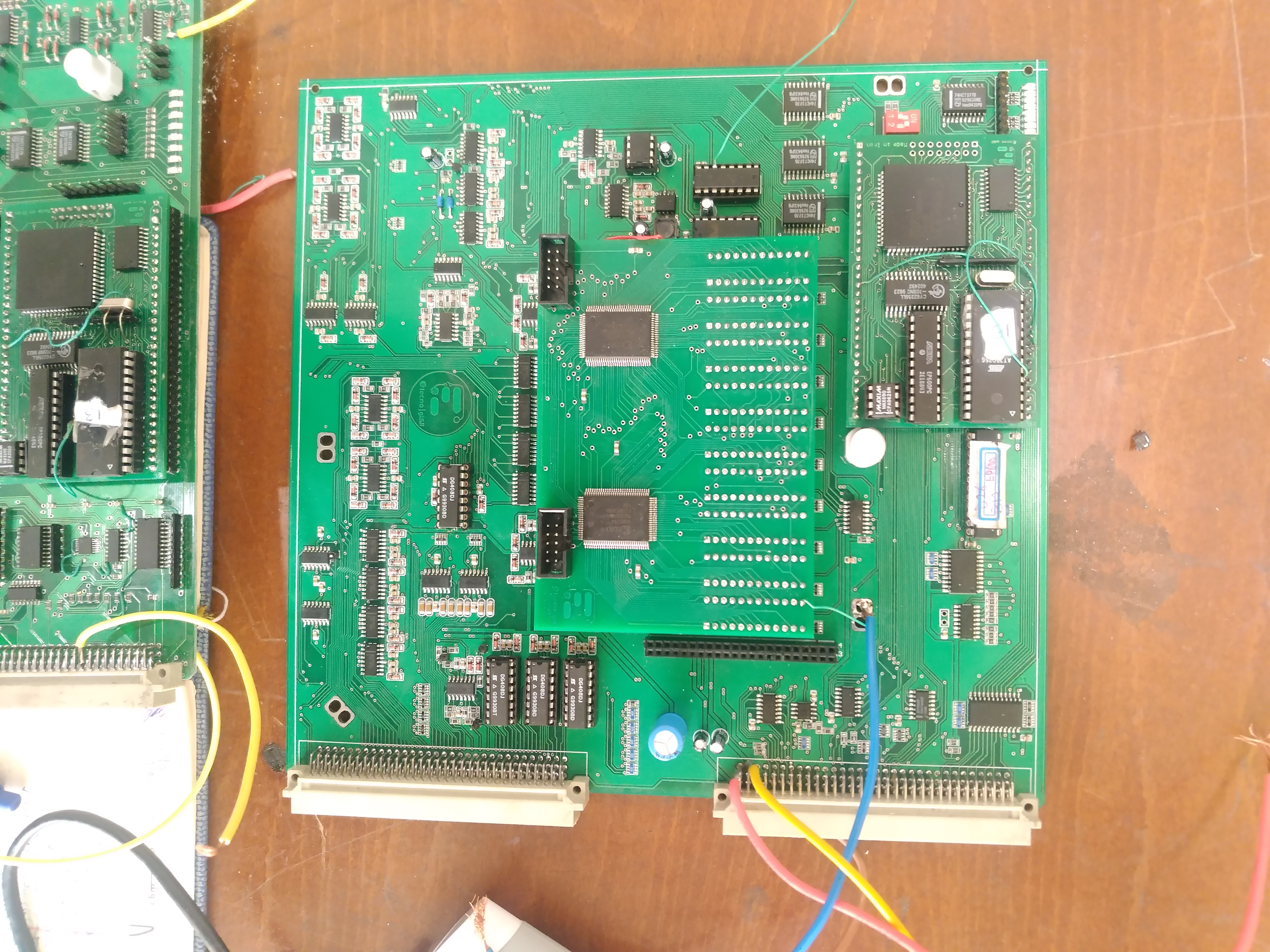

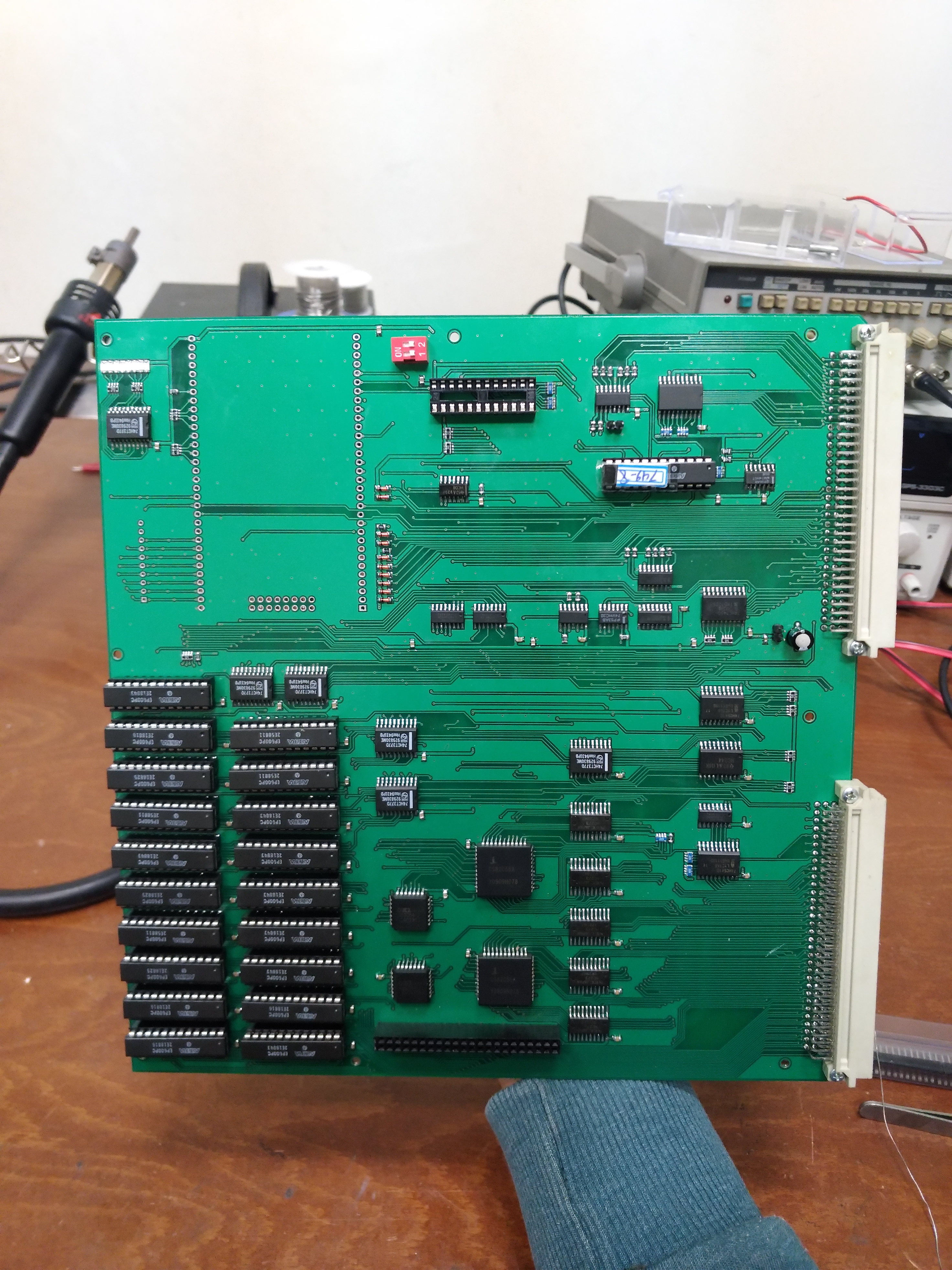

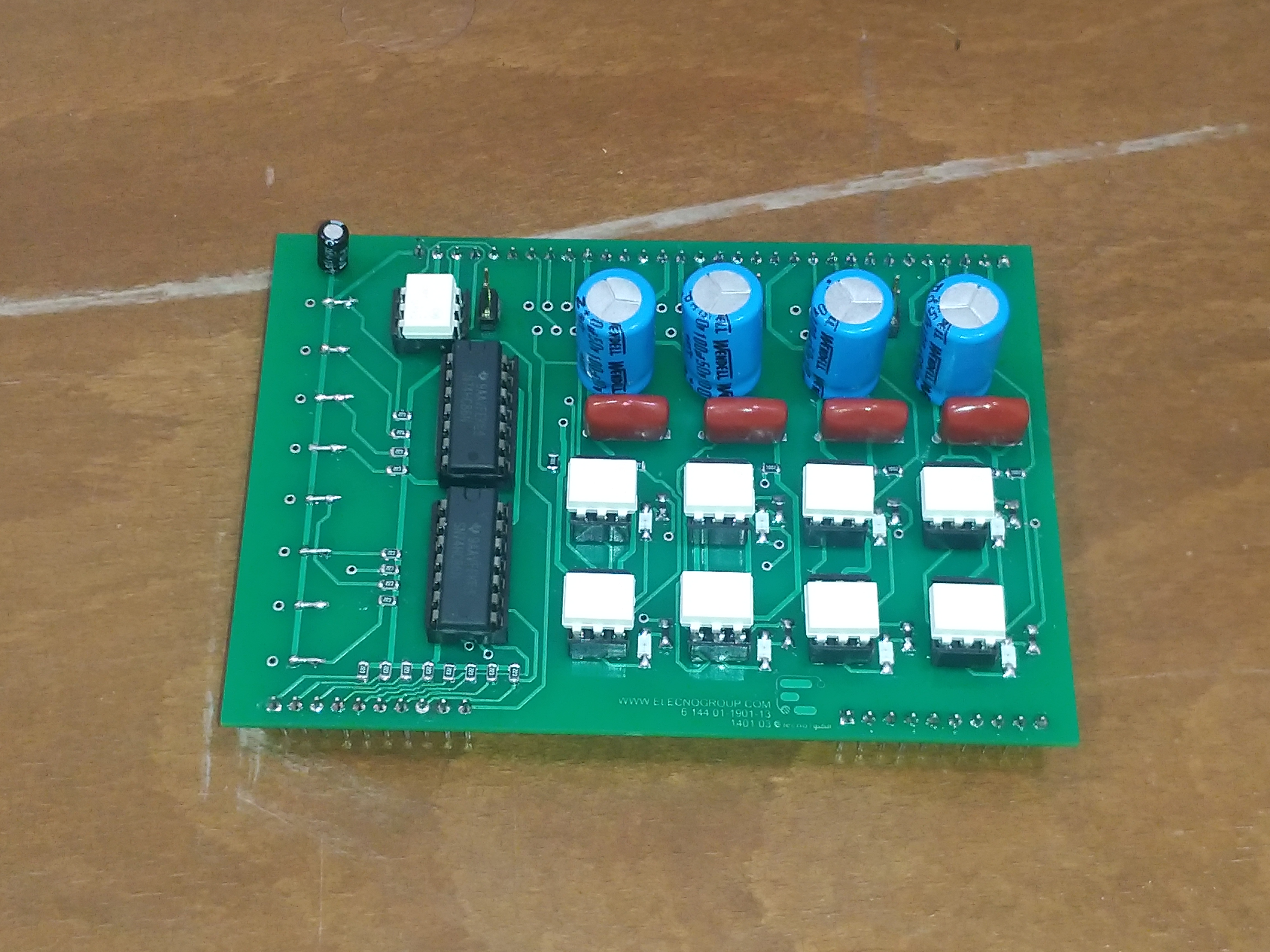

شرکت ما با تحلیل دقیق عملکرد این بردها و استخراج دیاگرام‌های عملکردی (Function Blocks)، موفق به مهندسی معکوس و طراحی نسخه‌های بومی‌شده این بردها شده است. ویژگی‌های راهکار ما:
✅ سازگاری کامل با ساختار مکانیکی و الکتریکی دستگاه اصلی
✅ استفاده از قطعات در دسترس بازار داخلی
✅ تضمین عملکرد معادل یا بهتر از نمونه خارجی
✅ امکان افزودن امکانات مدرن مانند خروجی دیجیتال یا ارتباط صنعتی
✅ مستندسازی کامل برای نگهداری آسان توسط تیم فنی مشتری
با این بومی‌سازی، دستگاه قدیمی شما به‌جای توقف یا اسقاط، به یک سیستم قابل‌اعتماد، اقتصادی و قابل‌نگهداری تبدیل می‌شود – بدون وابستگی به تأمین قطعات خاص خارجی یا شرکت سازنده اصلی.
📞 در صورتی که دستگاه مجموعه شما نیاز به تعمیر، نوسازی یا ارتقاء دارد، با ما تماس بگیرید. ما تخصص بومی را جایگزین هزینه‌های ارزی می‌کنیم.
